مقدمه ای بر اساس اندازه گیری دبی در فلومترهای ورتکس
اندازه گیری دبی با فلومتر ورتکس
فلومتر ورتکس بر مبنای پدیده ای در دینامیک سیالات که توسط دانشمندی به نام Kármán کشف گردیده است کار می کند . در عمل فلومتر ورتکس
با مکانیزمی بر اساس اندازه گیری نوسانات ایجاد شده در پشت یک مانع(بنام بلاف بادی) توسط یک عنصر پیزو و محاسبه فرکانس کار می کند.در
واقع در فلومترهای ورتکس فرکانس محاسبه شده توسط عنصر پیزوالکتریک متناسب است با دبی حجمی عبوری.
فلومتر ورتکس در بسیاری از صنایع برای اندازه گیری مایعات ، گازها و بخار مورد استفاده قرار می گیرد . در صنایع شیمیایی و پتروشیمی برای مثال
در قسمت تولید برق و در سیالاتی نظیر بخار اشباع ، بخار بسیار داغ ، هوای فشرده ، نیتروژن ، گازهای دو فازی ، گاز دودکش ، دی اکسید کربن ، آب
دمینرال ، حلالها ، روغن انتقال حرارت ، آب تغذیه بویلر و ….میتوان از این فلومتر بهره برد .
اندازه گیری فلو در فلومتر ورتکس به صورت حجمی بوده که البته برای اندازه گیری به صورت جرمی در مواردی مانند بخار بایستی با استفاده از
ترانسمیتر فشار جداگانه و همچنین سنسور دما و اتصال آنها به فلو کامپیوتر به محاسبه جرم عبوری یا مقدار انرژی جابجا شده پرداخت . البته در سری
های جدیدتر از فلومتر ورتکس،بصورت چند متغیره هستند و خود فلومتر دارای سنسور دما و فشار به عنوان جبران ساز بوده و دبی جرمی را محاسبه
می کند.
لازم بذکر است که در فلومترهای ورتکس،نسبت ماکزیمم به مینیمم دبی عبوری(Turndown) زیاد بوده(38:1) و رنج وسیعی را پوشش می دهد.

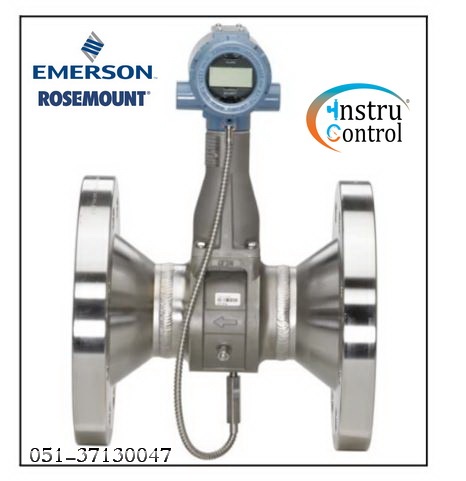

معرفی و بررسی ویژگی های فلومتر ورتکس روزمونت سری 8800D
♦ از بین بردن گرفتگی های مربوط به خط لوله
♦ کاهش نقاط نشت احتمالی با استفاده از طراحی ویژه بدنه
♦ ایمنی بیشتر و ارتعاش کمتر با استفاده از یک سنسور متعادل کننده جرم و پردازش دیجیتالی اطلاعات
♦ مجهز به سنسور جداشونده جهت کاهش شکسته شدن احتمالی مهر و موم در هنگام نصب
♦ مجهز به دو سنسور هوشمند
♦ اتصال مکانیکی متنوع
♦ ساخت کشور آلمان
مشخصات فنی فلومتر ورتکس روزمونت مدل 8800D:
♦ دقت سنجش برای مایعات مختلف % 0.65±
♦ دقت سنجش برای گاز و بخار %1 ±
♦ دقت سنجش برای آب % 0.70±
♦ خروجی : 20-4 میلی آمپر
♦ محدوده دمای کاری : 427+ تا 202- درجه سانتیگراد
♦ محدوده دمای محیط : 70+ تا 50- درجه سانتیگراد
♦ درجه حفاظت الکتریکی : IP66
♦ سایز فلنج : 12 تا ½ اینچ (300 تا 15 میلیمتر)
♦ جنس فلنج : استنلس استیل
♦ جنس قطعات داخلی : استیل ضد زنگ
